Çatlakİzler
Çatlakİzler sistemi, deformasyon eğilimini sayısal olarak takip etmek istediğiniz, yapısal bütünlüğü bozulmuş yük taşıyıcı elemanları, bölme duvarları, kaya kütlesi süreksizlikleri, şev taçları gibi düzlemler üzerinde kurularak dakikalar içinde kullanıma hazır hale getirilebilen bir ölçüm düzeneğidir.
Azami deformasyon kapasitesinin binde biri kadar doğruluk oranında kararlı çıktı verebilen Çatlakİzler, herhangi bir uzmanlık gerektirmeyen kurulum kolaylığı ile baskın hareket yönüne yerleştirilir. Hafif, tek bir tuşla işletilebilen, ayar, yazılım veya bakım gerektirmeyen taşınabilir ölçüm ünitesine bağlı LCD ekranla göreceli yer değiştirmeyi rapor eder. Kullanıcı gereksinimlerine gerçek zamanlı veri üreterek performans izleme ve erken uyarı görevlerini yerine getirir.
Kolay Kurulum ve Kullanım

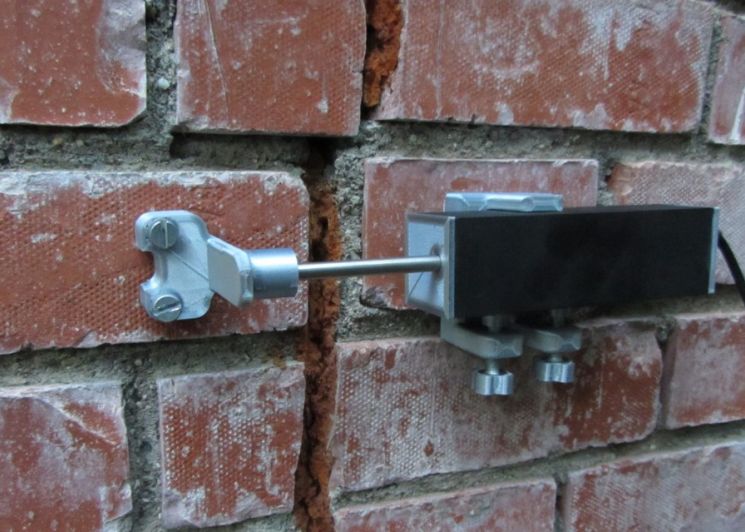

Seçilen eksen üzerinde vida veya benzer sabitleyici elemanların delgi yerleri belirlendikten sonra sayısal çatlak izleme sensörü doğru konuma yerleştirilerek sıkıştırılır. Mıknatıslı temas noktası bağlantısı ile referans konumu ayarlandıktan sonra taşınabilir okuma ünitesi bağlantısı kolayca yapılır. Açma tuşuna basılarak mutlak alıcı pozisyonu likit kristal ekrandan okunarak kaydedilir. Bu adımdan sonra 9V pil ile beslenen okuma ünitesini kapatarak farklı bir yerde sabitlenmiş diğer bir sensörünüzü okumaya geçebilirsiniz. İstediğiniz her an, her noktada ölçümlerinizi hızlıca ve yüksek doğrulukta tekrar edebilirsiniz.
Sipariş Detayları
- Standart sabitleme çerçevesiyle birlikte gelir. Modifiye tasarım taleplerinizi için lütfen irtibata geçiniz.
- Paket standart 3 m kablo uzunluğuna sahip GA-CM-30 cihazıyla birlikte sevk edilir. Farklı kablo uzunlukları için lütfen irtibata geçiniz.
Teknik Özellikler
Ölçüm Aralığı |
0-30 mm |
Analog / Sayısal Dönüşüm Oranı |
10 bit |
Besleme Voltajı (GA-CM-RO) |
9 V DC (Pil) |
Malzeme |
Aluminyum (GA-CM-30), sertleştirilmiş plastik (GA-CM-RO) |
Boyutlar |
128 x 138 x 48 mm (GA-CM-RO), 30 x 30 x 136 mm (GA-CM-30, uzatılmamış), 30 x 30 x 136 mm (GA-CM-30, tamamıyla açılmış), 158 x 35 mm (ana sabitleme çerçevesi), 51 x 39 x 29 mm (kenetle ve başlat mıknatıslı sabitleme parçası) |
Kablo Uzunluğu |
3 m standart PVC korumalı 4x0.25 mm2 blendajlı kablo, özel siparişler için lütfen irtibata geçiniz. |
